Beschreibung
Bezeichnung: CNC-Bearbeitungszentrum
Hersteller: MAKA
Typ: FPM 470 R
Baujahr: 2000
Angebotstyp: Gebrauchtmaschine
Standort: D-Hermaringen
Technische Daten:
Maschinenbezeichnung: 5-Achs-CNC-Bearbeitungszentrum zur Bearbeitung von Holz, Kunststoff und Aluminium.
CNC Steuerung BWO 900C für 5-Achsbearbeitung. NC-Speicher 512 KB, integrierter PC mit 1MB Speicher und 3,5″ Diskettenlaufwerk. Fahrbares Bedienpult.
Arbeitsbereiche im 5-Achs-Betrieb, bei Werkzeug- Ø 60 / -länge 160 mm:
Y-Achse: 5.700 mm
X-Achse: 2.800 mm
Z-Achse: 420 mm / bei 180 mm Vorrichtungshöhe (Vakuumsauger)
Arbeitsbereiche im 3-Achs-Betrieb, bei Werkzeug- Ø 60 / -länge 160 mm:
Y-Achse: 6.000 mm
X-Achse: 2.800 mm
Z-Achse: 420 mm / bei 180 mm Vorrichtungshöhe (Vakuumsauger)
A-Achse 540° (Drehachse)
B-Achse 200° (Schwenk-Achse +/- 100°)
Eilgangsgeschwindigkeit:
X-/Y-Achse 45 m/min.
Z-Achse 15 m/min.
A-/B-Achse 10 m/min.

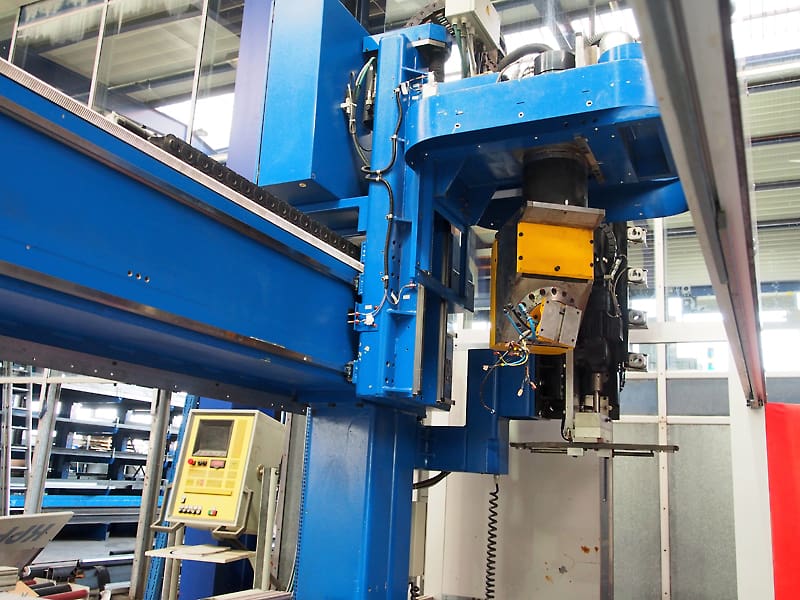

1 Universal-Aggregat für 5-Achsen-Fräsen mit 50° Schrägkopf, Leistung max. 12,5 kW, Drehzahl stufenlos regelbar bis 17.000 1/Min., Frässpindel wassergekühlt. Auf dem Foto ist der Fräsmotor demontiert!
1 NC-Höhenverstellbares Spänefangsystem mit Lamellenvorhang
Werkzeugschnittstelle ISO 40 für automatisches Werkzeugwechselsystem.

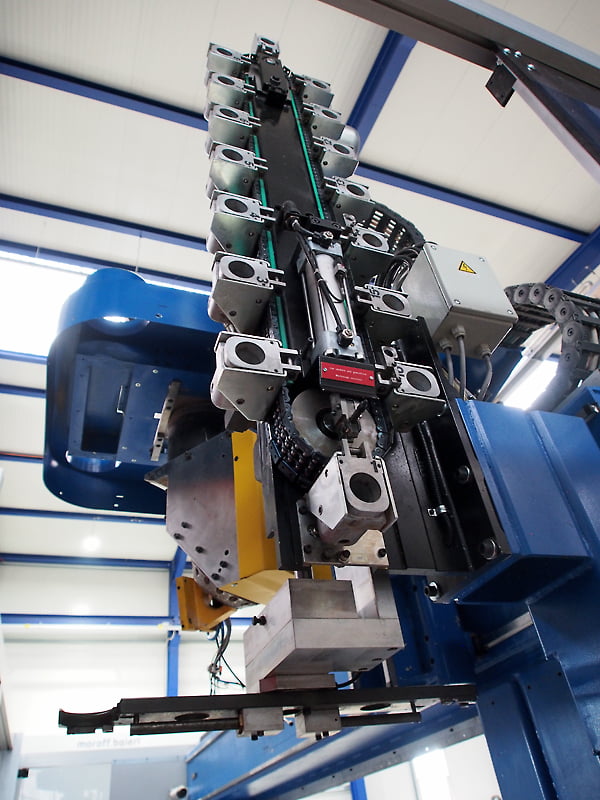

1 Kettenwerkzeugmagazin mit 16 Plätzen für Werkzeuge bis D = 90 mm,
bei sortierter Ablage bis max. 160 mm. (Hierfür werden drei Plätze benötigt).

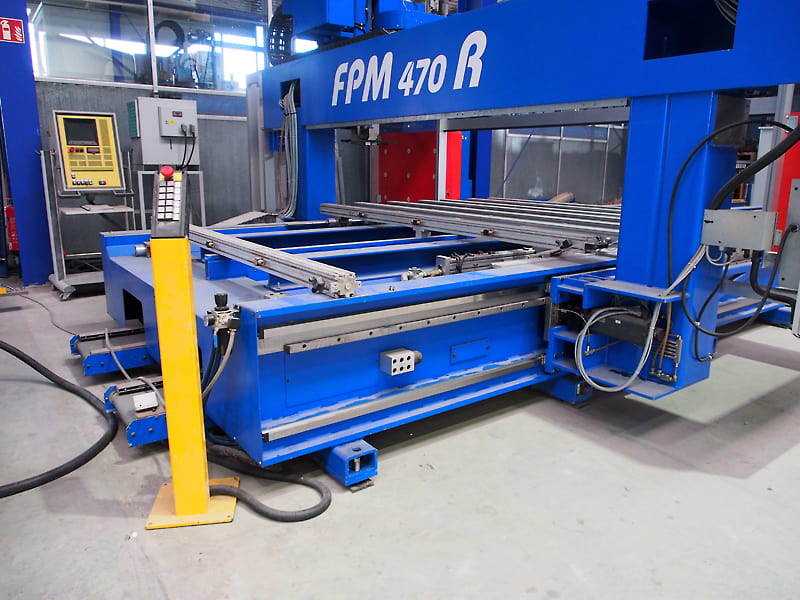

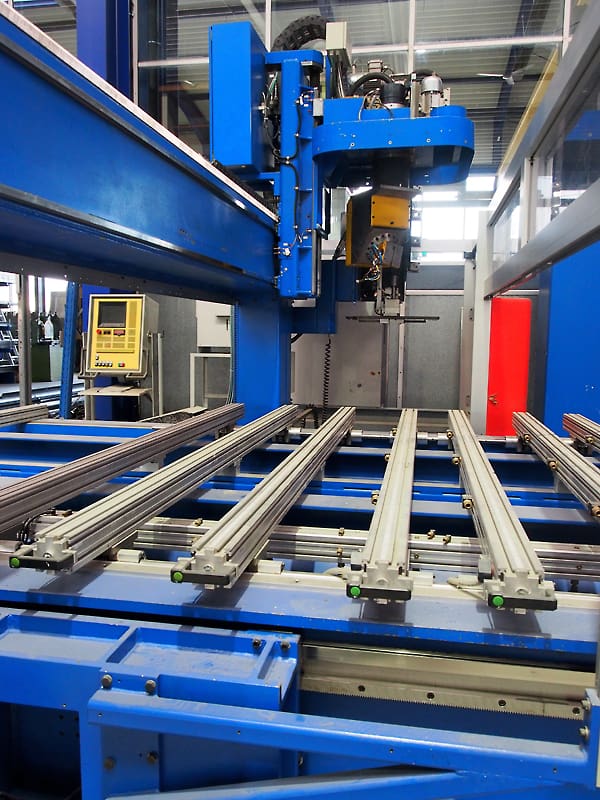

Maschinentisch:

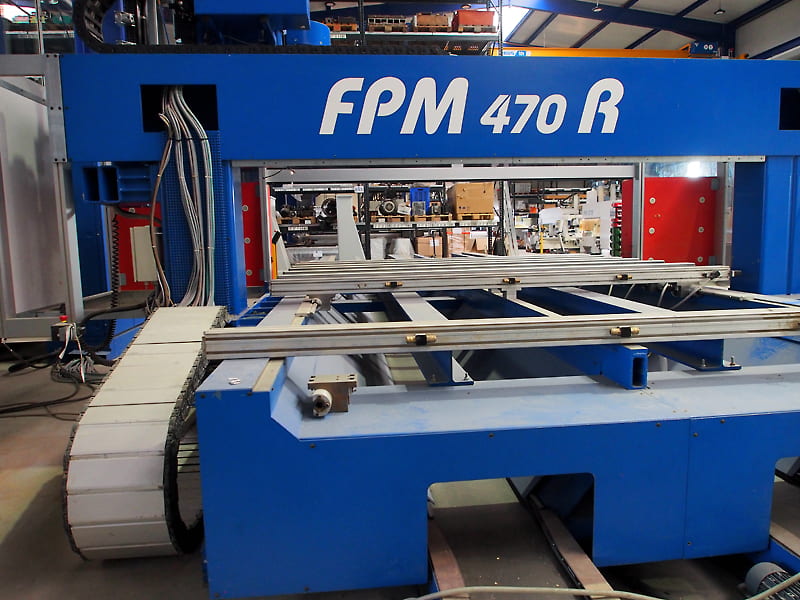

8 Stück Auflagerohre auf Linearführungen mit pneumatischer Lösevorrichtung für eine schnelle Positionierung.
2 Steuerkreise für Anschläge „Heben / Senken“
2 Steuerkreise für Gleitleiste „Heben / Senken“
2 Steuerkreise für Pneumatik „Spannen / Lösen“
2 Vakuumsteuerkreise mit Taster zum Spannen und automatischer Rückstellung durch CNC-Programmierung.

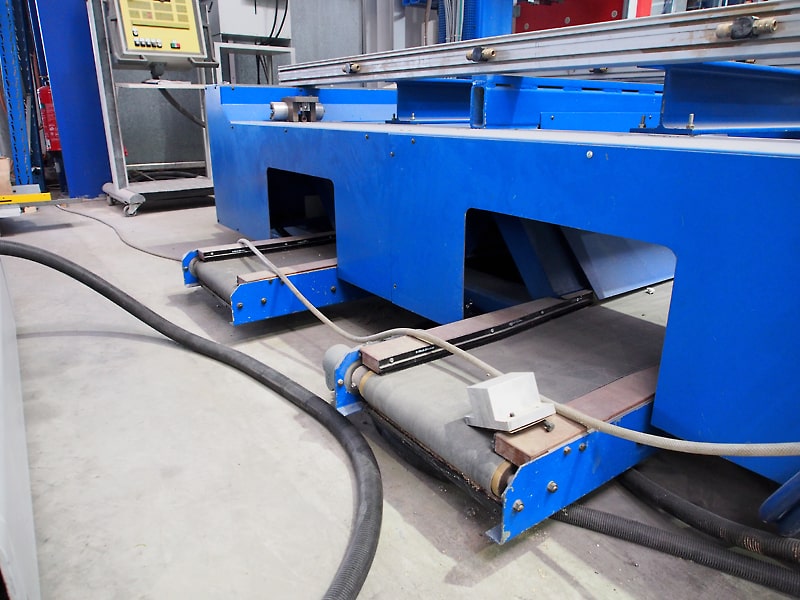

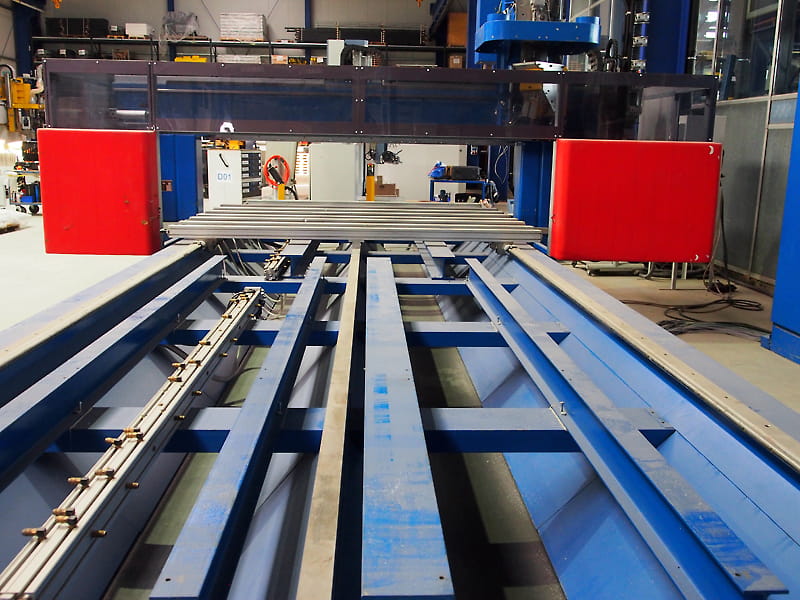

2 Spänetransportband im Grundgestell integriert, zum Abtransport der Späne und Kleinabfälle bis max. ca. 100 x 100 x100 mm.
Vakuumversorgung:
1 Stk. Vakuumpumpe, inklusive Kessel mit 250 Liter Inhalt für schnellen Vakuumaufbau.
10 Stück Vakuumsupporte mit diversen Saugtellern.
Automatische Zentralschmierung. Schaltschrank mit Klimagerät.
Arbeitssicherheit:

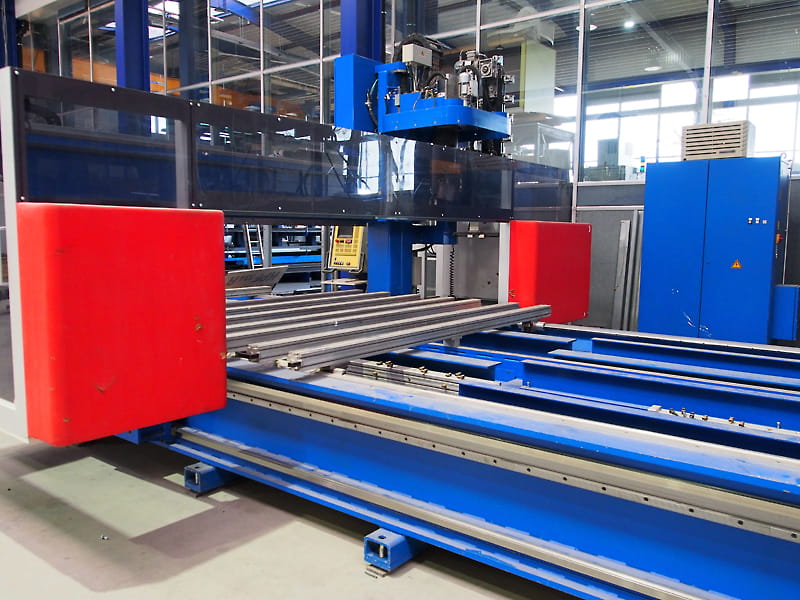

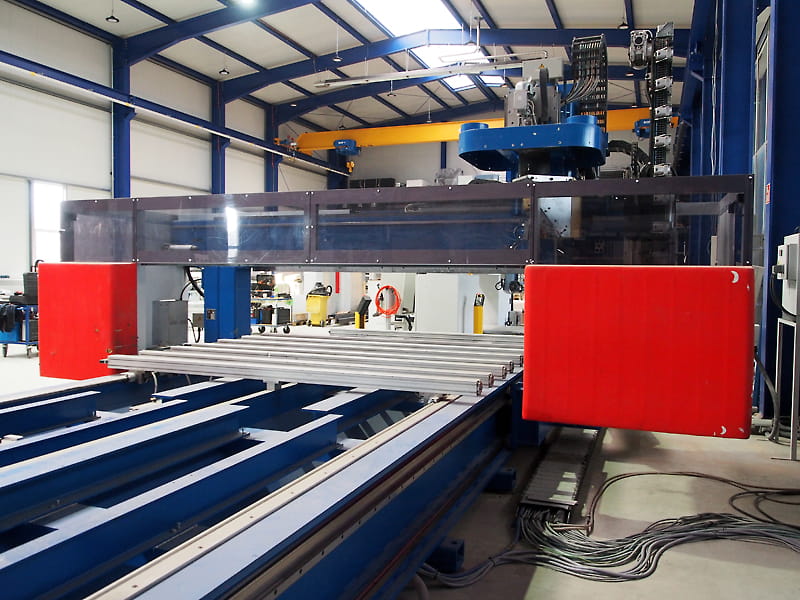

Mitfahrende Schutzkabine mit Sicherheitsbumpern an der Bedienerseite.
Ausführung/Version:

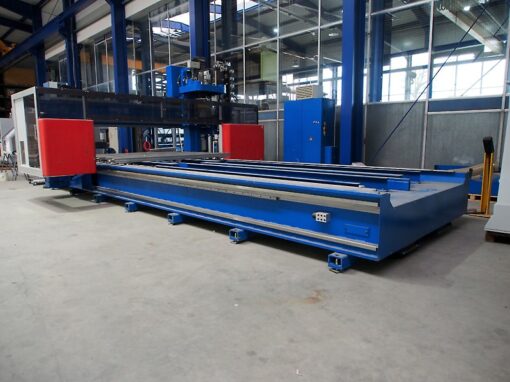

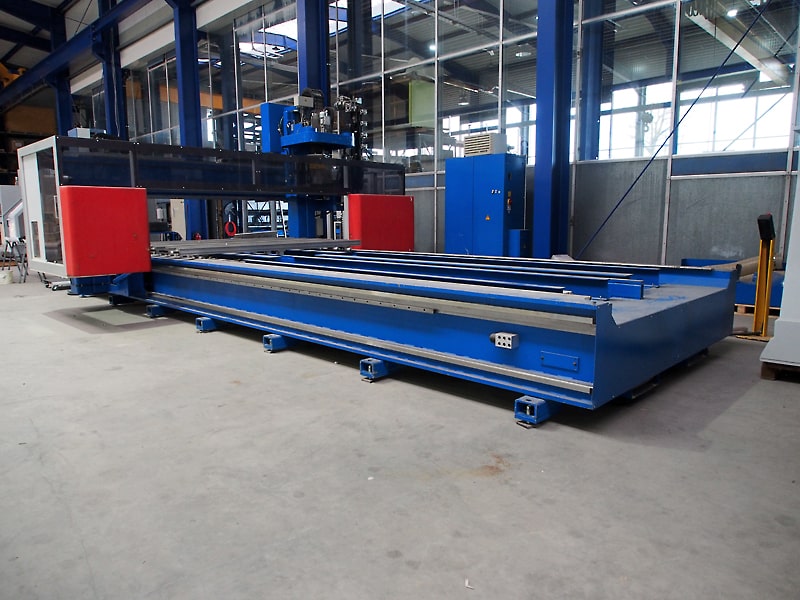

Maschine in Fahrportal-Ausführung, mit Zahnstangenantrieb.
Verfügbarkeit:
Die Maschine ist betriebsbereit aufgebaut und kann besichtigt werden.
Preis auf Anfrage
Kontakt Herr Eberhardt unter: +49 (0)73 22/134 44-27
Im Lieferumfang sind keine Werkzeugaufnahmen und Bearbeitungswerkzeuge enthalten. Nach Absprache kann die Anlage inkl. diverser Werkzeugaufnahmen geliefert werden. Gerne unterbreiten wir Ihnen hierzu ein separates Angebot.
Gebrauchtmaschine, ohne jegliche Garantie- und Gewährleistung.
(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
