Beschreibung
Bezeichnung: CNC-Bearbeitungszentrum
Hersteller: MAKA
Typ: MM 7t
Baujahr: 2001
Angebotstyp: Gebrauchtmaschine
Standort: D-Hermaringen
Technische Daten:
Maschinenbezeichnung: Hochleistungsfähiges CNC-Fräszentrum für 5-Achs-Bearbeitung, ideal für die Bearbeitung von Tiefziehteilen / GFK-Teilen.
Arbeitsbereiche / Würfelmaß:
bei Werkzeuglänge 130 mm und -Ø 60 mm
X-Achse: 1.500 mm
Y-Achse: 1.500 mm
Z-Achse: 650 mm, bei 120 mm Vorrichtungshöhe
A-Achse: 540° (+/- 270°)
B-Achse: 196° (+/- 98°)
Eilganggeschwindigkeit:
X/Y-Achse: 40 m/min.
Z-Achse: 15 m/min.
A/B-Achse: 10.000 °/min.

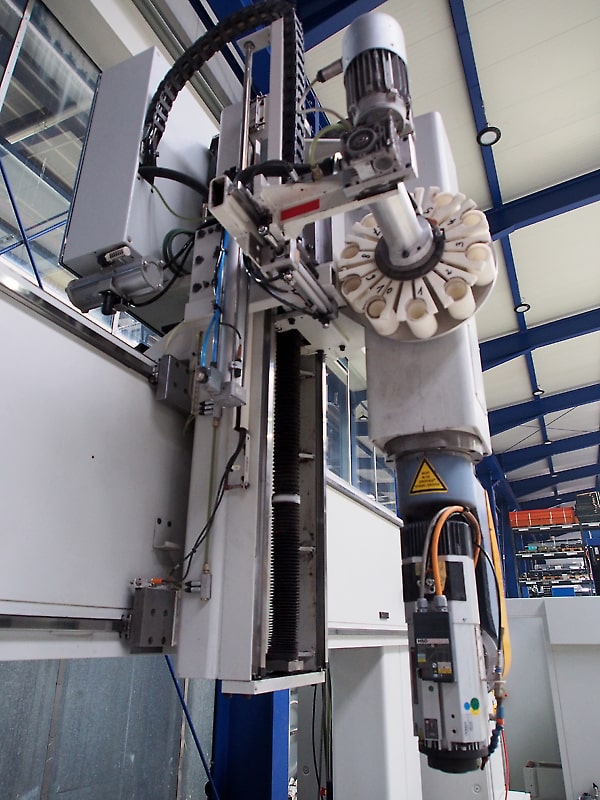

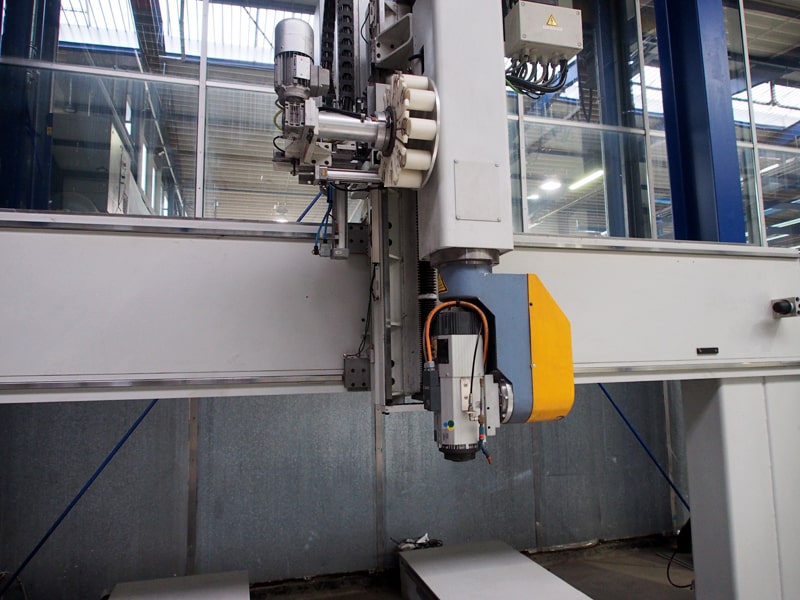

1 Stück Schnellläufer-Frässpindel HSD 8 kW,
Drehzahl stufenlos regelbar von 2.000 – 24.000 1/min.,
Nennleistung ab 12.000 1/min.
Mit Keramik-Lagerung, luftgekühlt.
Werkzeugaufnahme SK 30 mit Werkzeugwechseleinrichtung.

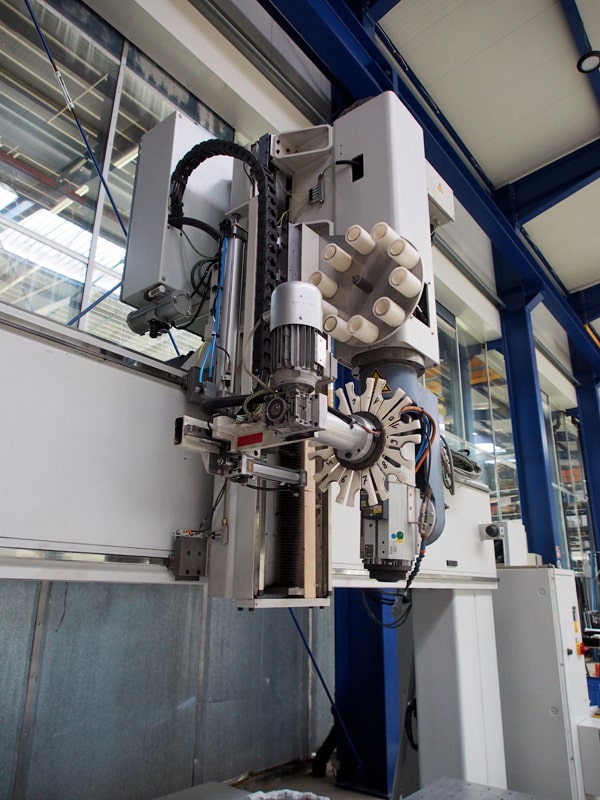

1 Stück mitfahrendes Trommel-Werkzeugmagazin für 10 Werkzeuge bis Ø 60 mm und – abhängig vom Werkzeugdurchmesser – 130 mm Länge ab Plananlage.

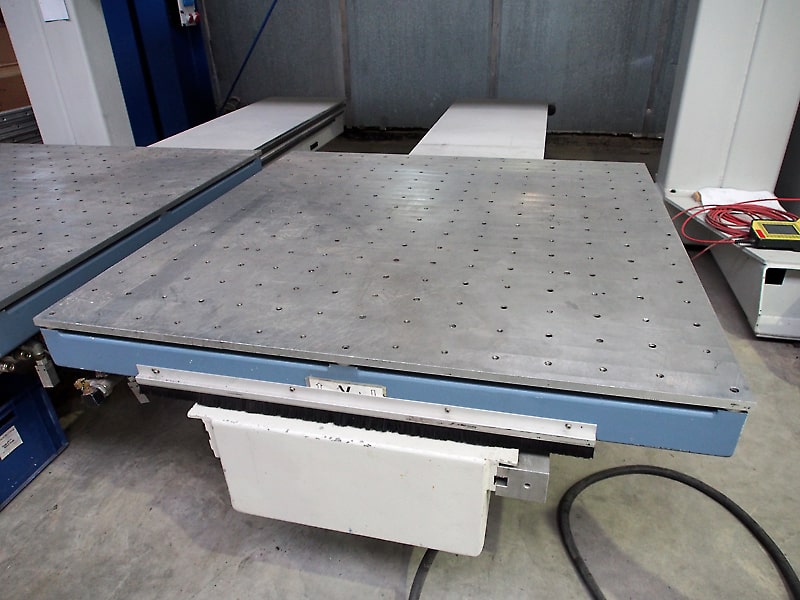

2 Stück Alutischplatte 1.500 x 1.500 mm mit Rasterbohrungen. Zur Bearbeitung größerer Bauteile können die Tische gekoppelt werden.
1 Stück Vakuumpumpe ca. 54 m²/h, das Untergestell der Maschine dient als Vakuumspeicher.
1 Stück Vakuumspannkreis pro Tisch.
Arbeitssicherheit:
2 Stück Schiebetür manuell zu betätigen, für die Beschickung von vorne. Trennwand (demontierbar) zwischen den Tischen für Wechselbetrieb. Mit Schutzkabine für den Maschinenrückraum, seitlicher Zugangstür, die Kabine ist nach oben offen. Die Tore, Trennwand und Kabine sind nicht auf den Bildern zu sehen!
Anschlusswerte:
Spannung: 400 V (max. +/- 5%) Frequenz: 50 Hz
Nennleistung: 14,5 kW
Die Verwendung einer FI-Schutzeinrichtung in der Maschinenzuleitung ist nicht möglich.
Betriebstemperatur: 10 – 35° C
Pneumatik: 6 bar, ca. 18 m³/h
Ausführung/Version:

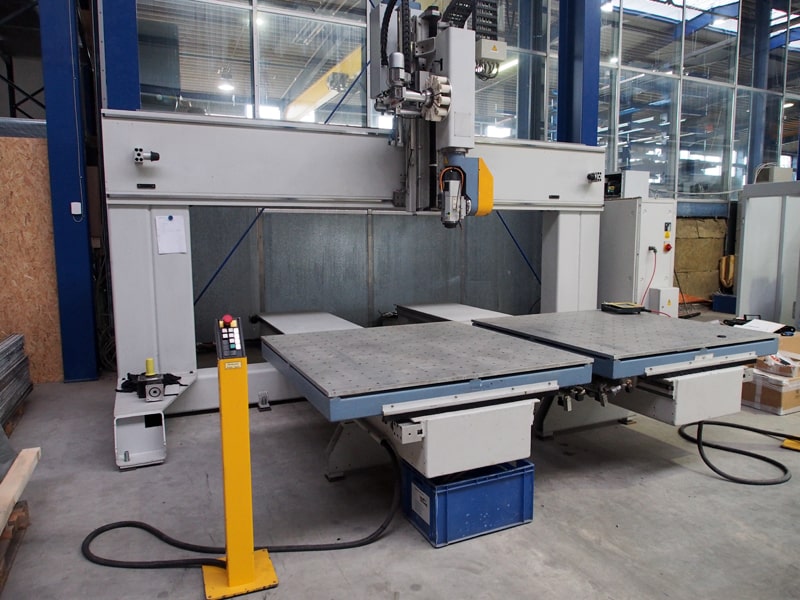

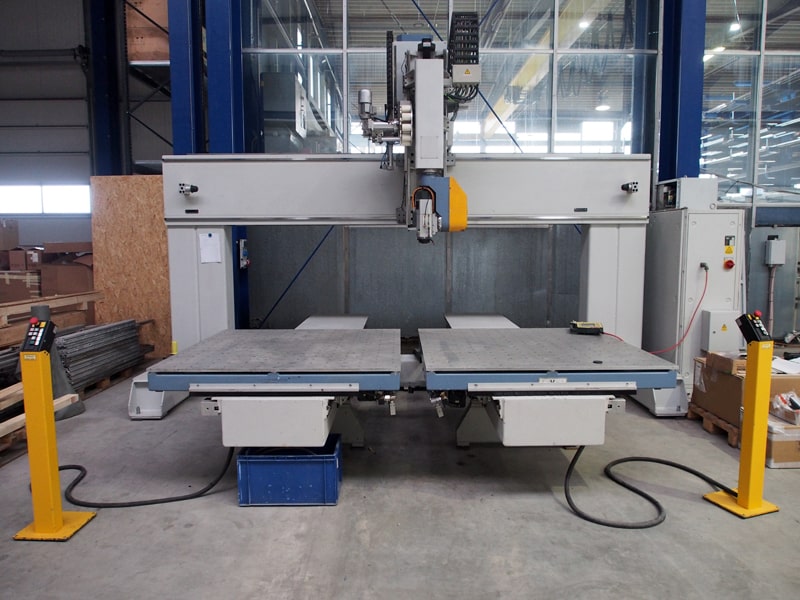

MAKA MM 7t in Portalbauweise mit zwei Tischen für Wechselbetrieb. Ausgestattet mit automatischer Zentralschmierung und Schaltschrank mit Klimagerät.
CNC-Steuerung BWO 900C, Speicher 1 MB, im integrierten PC.
Verfügbarkeit:
Die Maschine ist betriebsbereit aufgebaut und kann besichtigt werden.
Preis auf Anfrage
Kontakt Herr Eberhardt unter: +49 (0)73 22/134 44-27
Im Lieferumfang sind keine Werkzeugaufnahmen und Bearbeitungswerkzeuge enthalten.
Gebrauchtmaschine, ohne jegliche Garantie- und Gewährleistung.
(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
