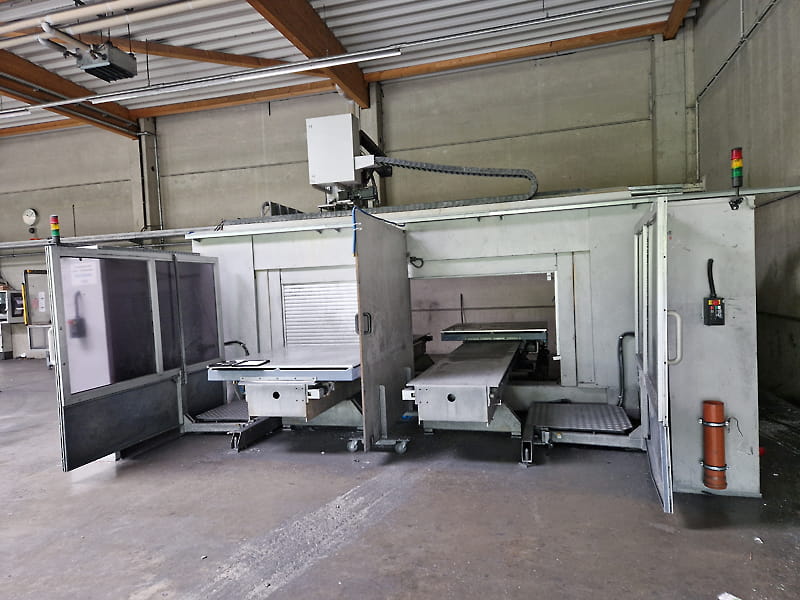

MAKA MM 7t

Beschreibung

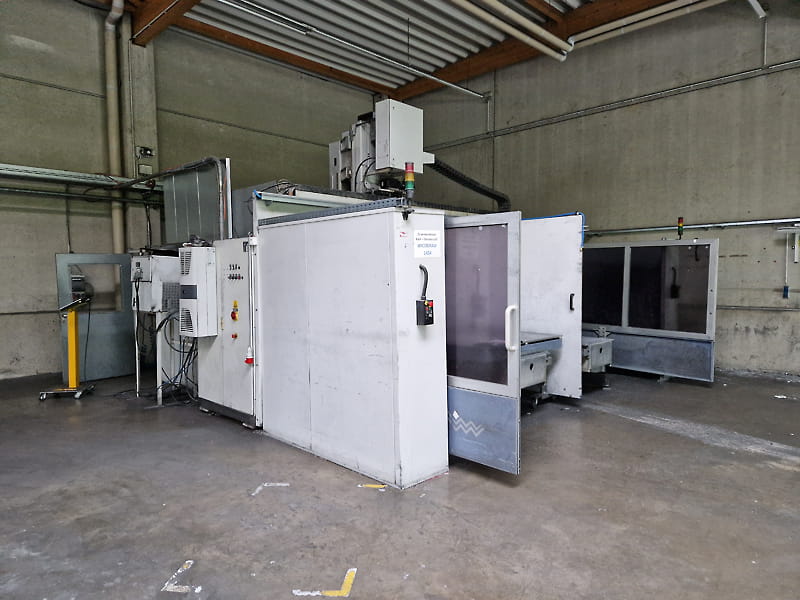

Bezeichnung: 5-Achs-CNC-Bearbeitungszentrum, in Portalbauweise mit zwei Tischen für Wechselbetrieb.
Hersteller: MAKA
Typ: MM 7t
Baujahr: 2006
Angebotstyp: Gebrauchtmaschine
Standort: südliches Thüringen / Deutschland, dort kann die Maschine besichtigt werden.

Technische Daten:
Maschinenbezeichnung:
• Hochleistungsfähiges CNC-Fräszentrum für die 5-Achs-Bearbeitung, ideal für die Bearbeitung von Aluminiumbauteilen / Tiefziehteilen / GFK-Teilen.
• Ausgestattet mit automatischer Zentralschmierung und Schaltschrank mit Klimagerät.
• CNC-Steuerung BWO 900C, V-CNC Karte Speicher ca. 8 MB, im integrierten PC.

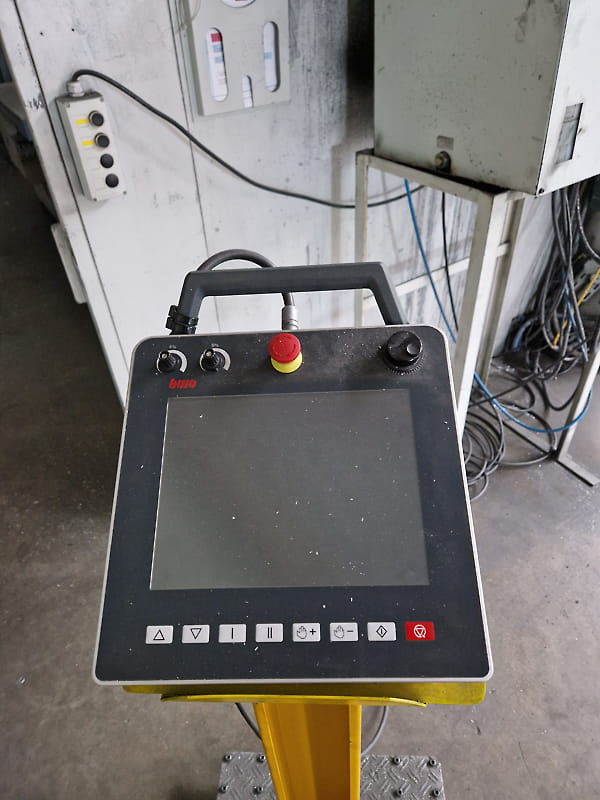

• Tragbares Bedienpanel BWO Vektor MP (Mobil Panel), mit Ständer.

Ausführung / Version:

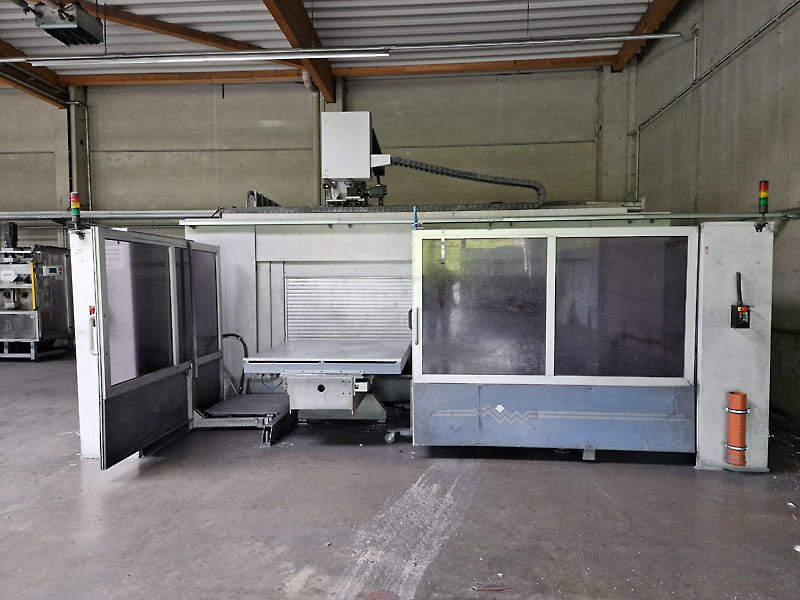

Portalbauweise mit zwei Tischen für Wechselbetrieb

Arbeitsbereiche / Würfelmaß:
bei Werkzeuglänge 130 mm und -Ø 60 mm
X-Achse: 2 x 1.500 mm
Y-Achse: 1.500 mm
Z-Achse: 650 mm, bei 120 mm Vorrichtungshöhe
A-Achse: 540° (+/- 270°)
B-Achse: 196° (+/- 98°)

Eilganggeschwindigkeit:
X/Y-Achse: 60 m/min.
Z-Achse: 24 m/min.
A/B-Achse: 10.000 °/min.

Ausstattung:

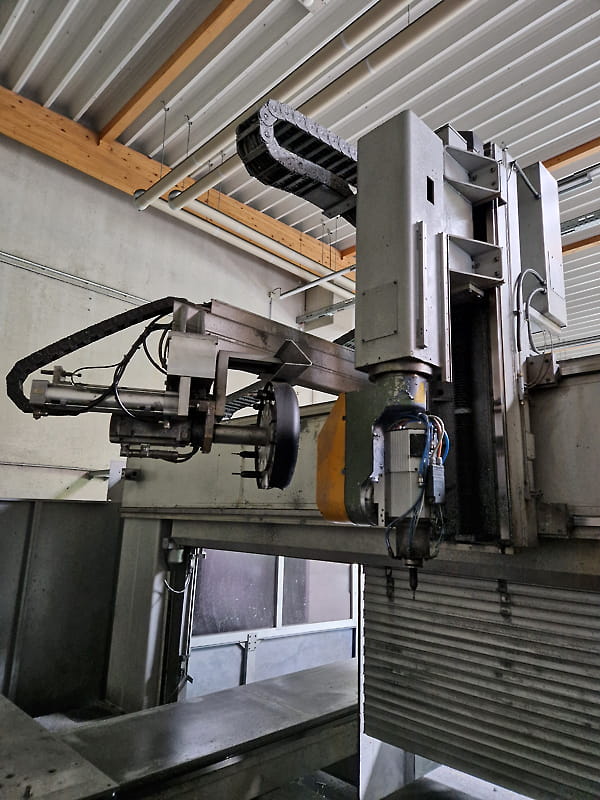

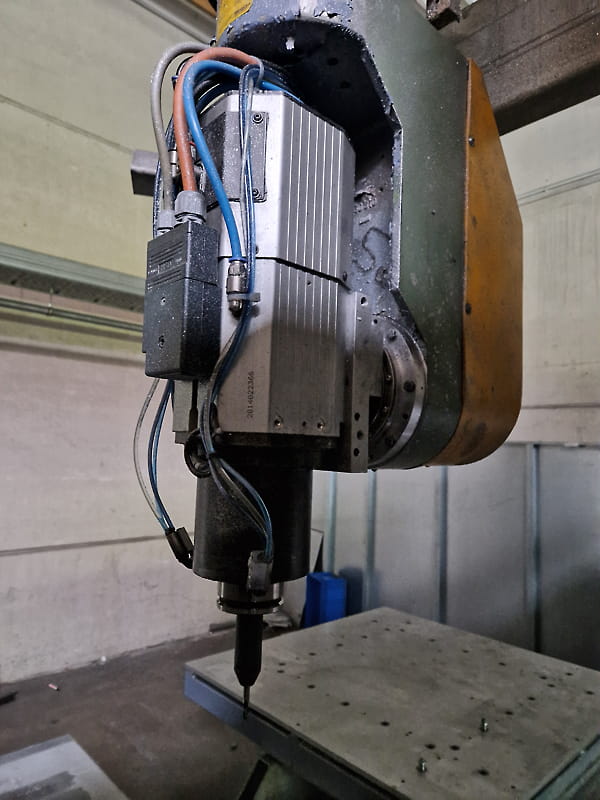

1 Stück Schnellläufer-Frässpindel HSD 10 kW (S1), HSK-F63
Drehzahl stufenlos regelbar von 2.000 – 24.000 1/min.,
Nennleistung ab 12.000 1/min., mit Keramik-Lagerung, wassergekühlt.
Werkzeugaufnahme HSK-F63 mit Werkzeugwechseleinrichtung.

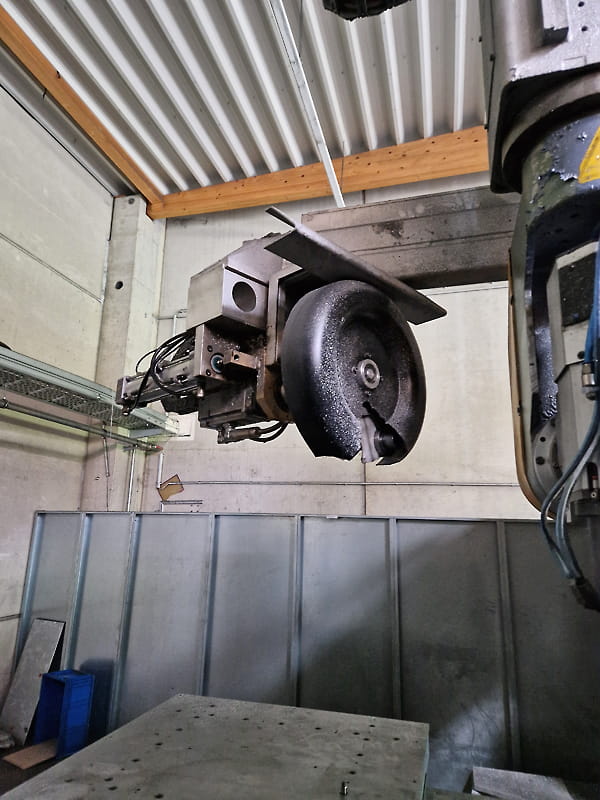

1 Stück mitfahrendes Trommel-Werkzeugmagazin für 10 Werkzeuge bis Ø 60 mm und – abhängig vom Werkzeug-durchmesser – 130 mm Länge ab Plananlage.

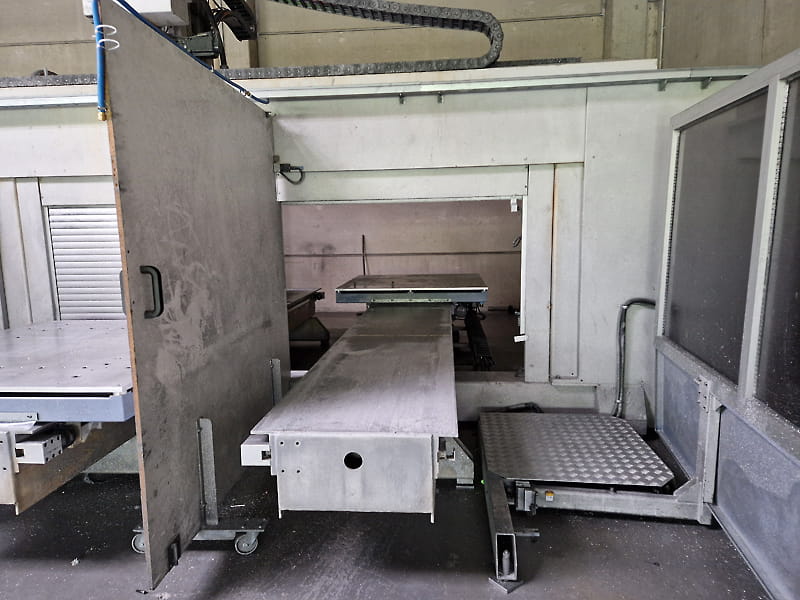

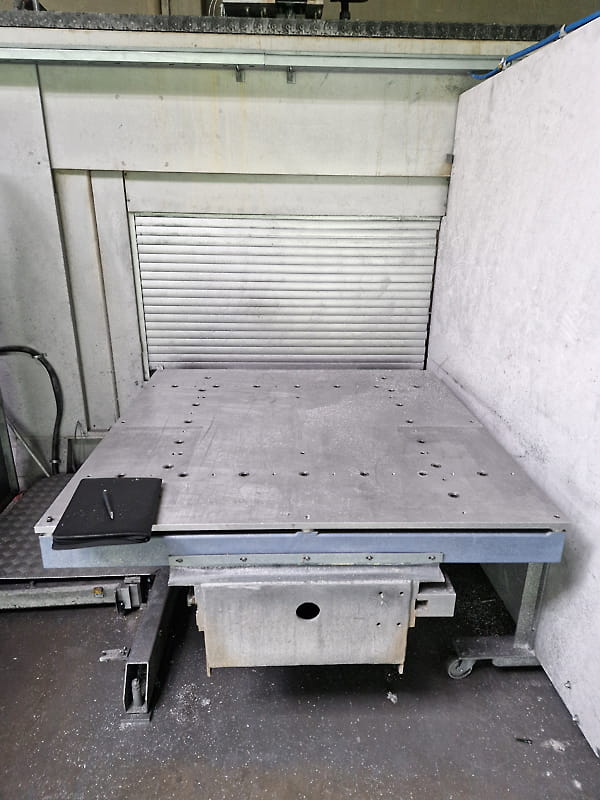

2 Stück Tische mit Alutischplatte 1.500 x 1.500 mm mit Rasterbohrungen. Zur Bearbeitung größerer Bauteile können die Tische gekoppelt werden.

1 Stück Pneumatikspannkreis je Tisch.

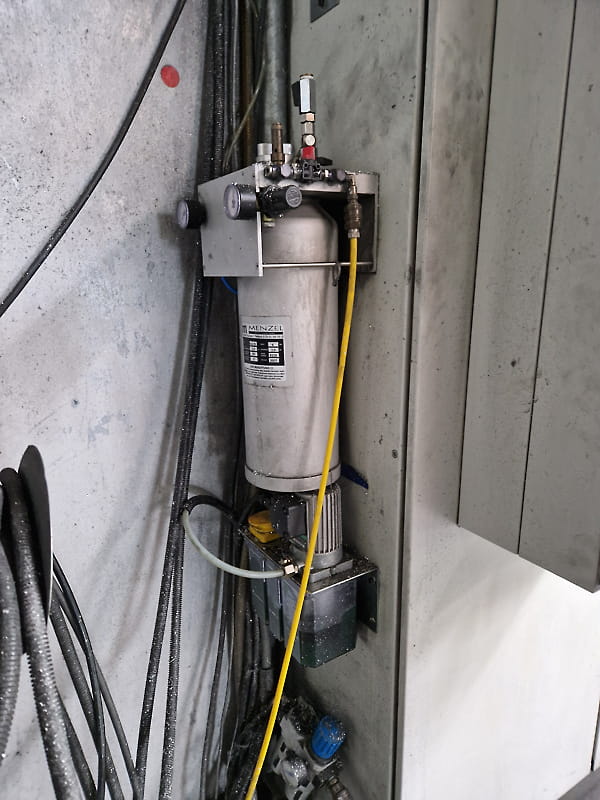

1 Stück Minimalmengenschmierung mit Sprühdüsen.

Arbeitssicherheit:

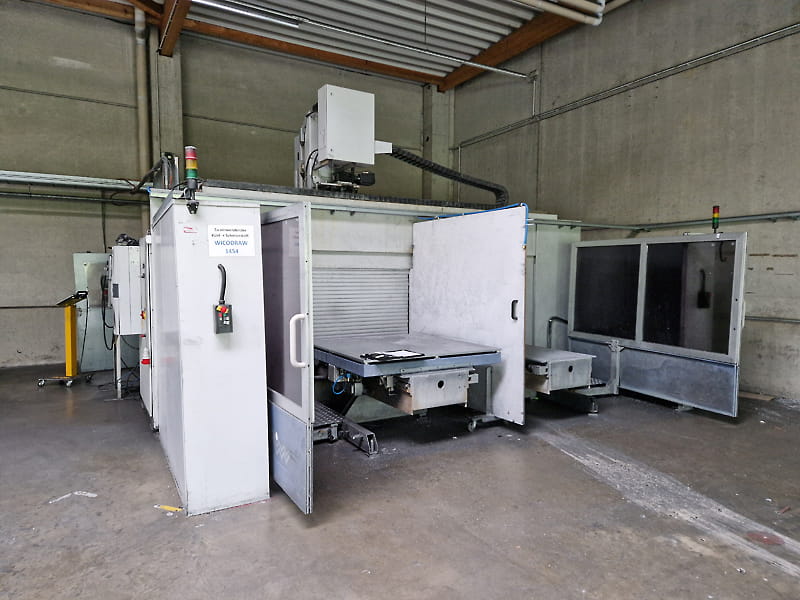

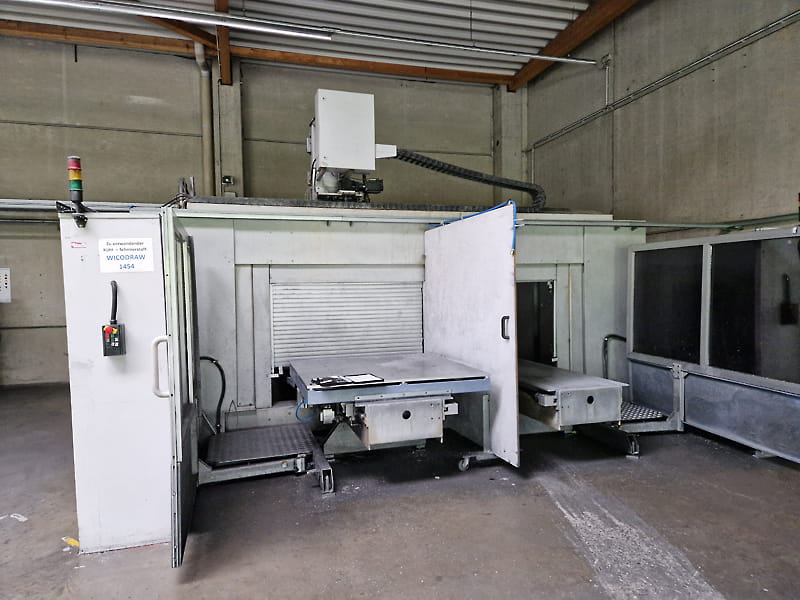

2 Stück Drehtür manuell zu betätigen, für die Beschickung von vorne. Im Wechselbetrieb wird der Be- und Entladebereich mit zwei elektrisch angetriebenen Rolladen abgesichert, 1 x Trennwand (demontierbar) zwischen den Tischen. Mit Schutzkabine für den Maschinenrückraum, seitlicher Zugangstür, die Kabine ist nach oben offen.

Anschlusswerte:
Spannung: 400 V (max. +/- 5%) Frequenz: 50 Hz

Die Verwendung einer FI-Schutzeinrichtung in der Maschinenzuleitung ist nicht möglich.

Installierte Leistung: ca. 20 kW

Betriebstemperatur: 10 – 35° C

Pneumatik: 6 bar

Verfügbarkeit:
Die Maschine ist betriebsbereit aufgebaut und kann im südlichen Thüringen / Deutschland besichtigt werden.

Preis auf Anfrage
Kontakt Herr Eberhardt unter: +49 (0)73 22/134 44-27

(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
