Beschreibung

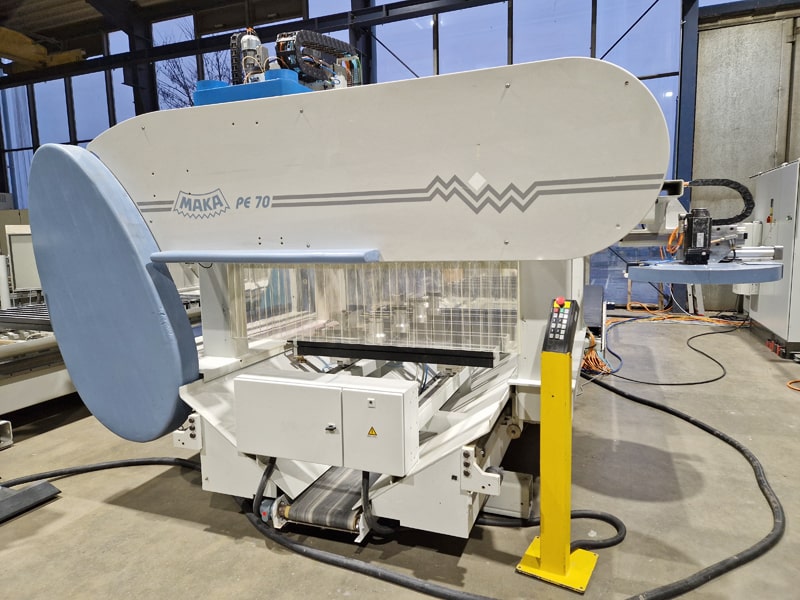

Bezeichnung: 5-Achs-CNC-Bearbeitungszentrum
Hersteller: MAKA
Typ: PE 70
Baujahr: 2005
Angebotstyp: Gebrauchtmaschine
Standort: D-Hermaringen
Technische Daten:

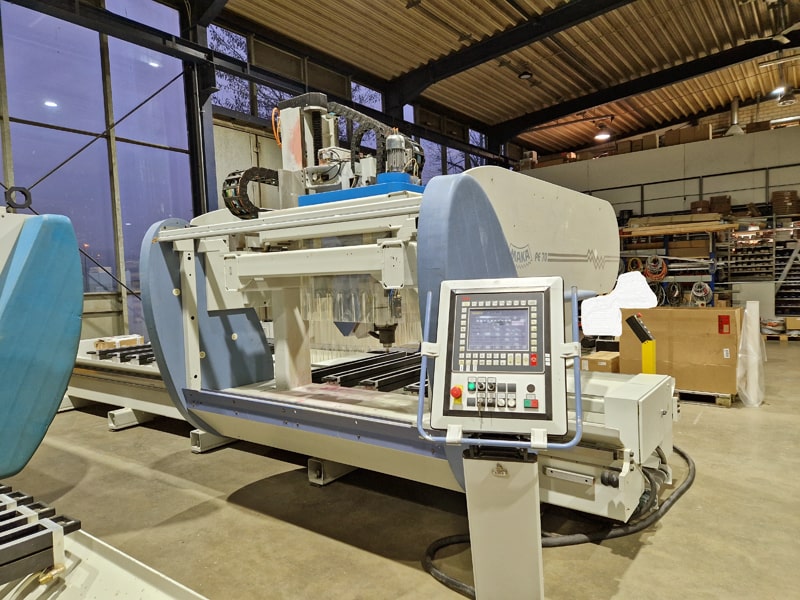

Maschinenbezeichnung: CNC Steuerung BWO 920 für 5-Achsbearbeitung.
LCD-Display 10,4″

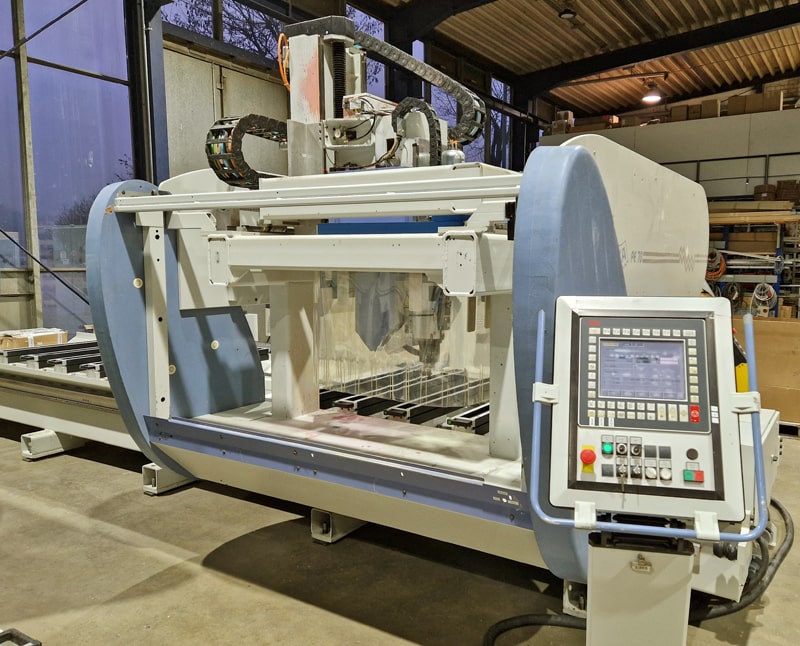

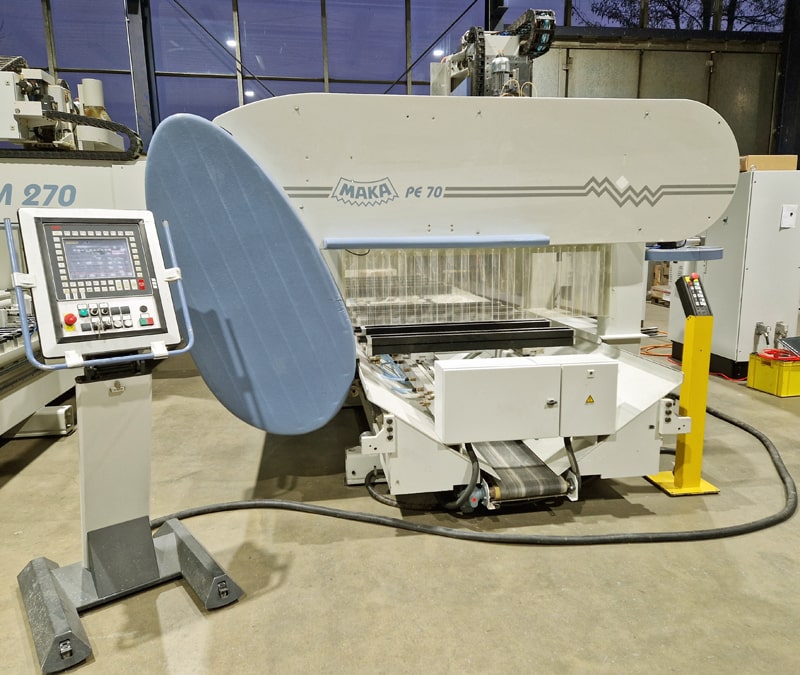

2 MB NC-Speicher, fahrbares Bedienpult.
– Arbeitsbereiche im 5-Achs-Betrieb, bei Werkzeug- Ø 60 / -länge 160 mm:
Y-Achse: 5.500 mm
X-Achse: 1.250 mm
Z-Achse: 300 mm / bei 180 mm Aufbauhöhe (Oberkante Vakuumsauger)
– Arbeitsbereiche im 3-Achs-Betrieb, bei Werkzeug- Ø 60 / -länge 160 mm:
Y-Achse: 5.900 mm
X-Achse: 1.250 mm
Z-Achse: 300 mm / bei 180 mm Aufbauhöhe (Oberkante Vakuumsauger)
A-Achse 540° (Drehachse) B-Achse 196° (Schwenk-Achse +/- 98°)
Eilgangsgeschwindigkeit X-/Y-Achse 45 m/min. Z-Achse 24 m/min. A-/B-Achse 10 m/min.

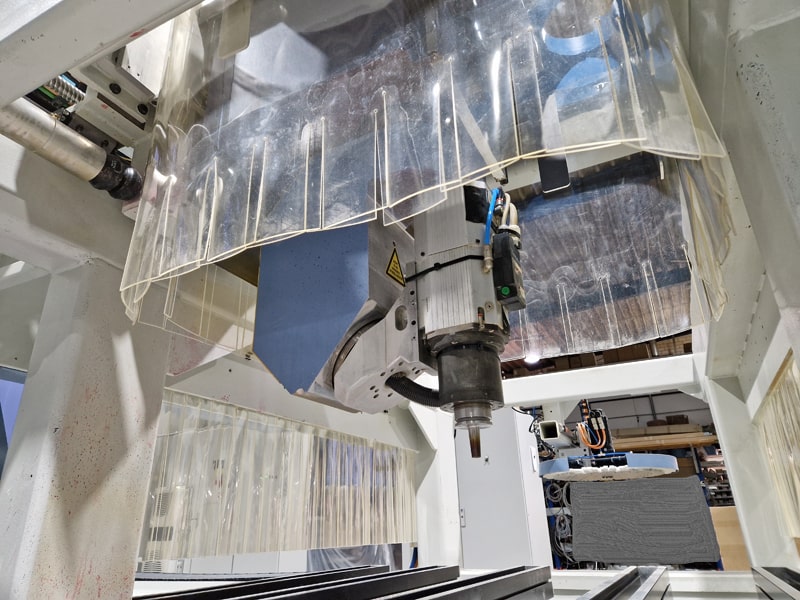

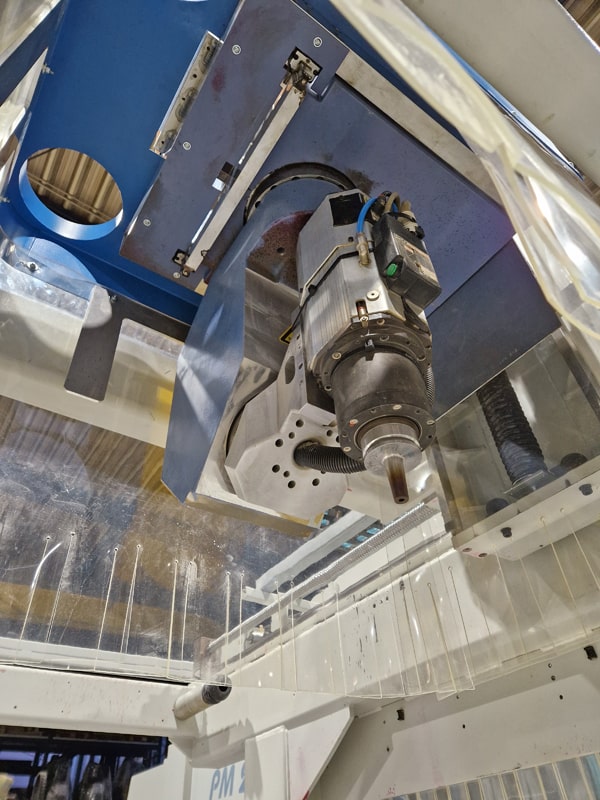

Fräsaggregat:
– 1 Universal-Aggregat für 5-Achsen-Fräsen mit 50° Schrägkopf, Leistung 7,5 kW (S1) 10 kW (S6), Drehzahl stufenlos regelbar bis 22.000 1/Min., Frässpindel HSK-F63, wassergekühlt.
– 1 NC-Höhenverstellbares Spänefangsystem mit Lamellenvorhang.
Werkzeugmagazin:
– Werkzeugschnittstelle HSK-F63 für automatisches Werkzeugwechselsystem.

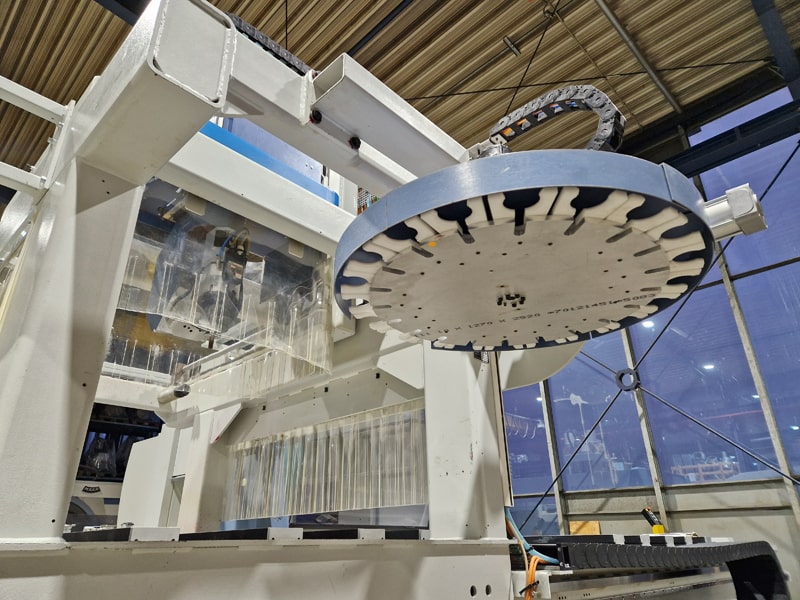

– 1 Trommelmagazin liegend, mit 20 Plätzen für Werkzeuge bis D = 90 mm, bei sortierter Ablage bis max. 160 mm. (Hierfür werden drei Plätze benötigt).

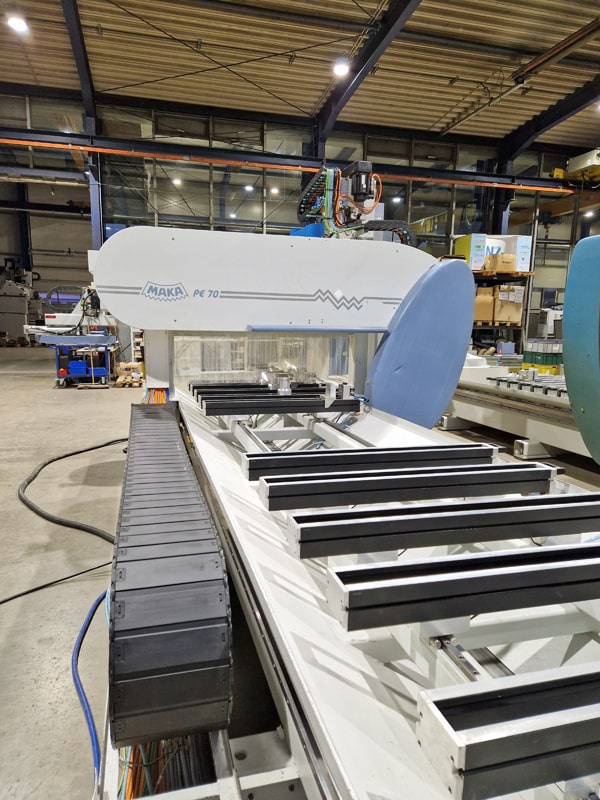

Maschinentisch:
– 10 Stück Auflagerohre auf Linearführungen mit pneumatischer Lösevorrichtung für eine schnelle Positionierung.
– 2 x Steuerkreise für Anschläge „Heben / Senken“
– 2 x Steuerkreise für Gleitleiste „Heben / Senken“
– 2 x Steuerkreise für Pneumatik „Spannen / Lösen“
– 2 x Vakuumsteuerkreise mit Taster zum Spannen und automatischer Rückstellung durch CNC-Programmierung.

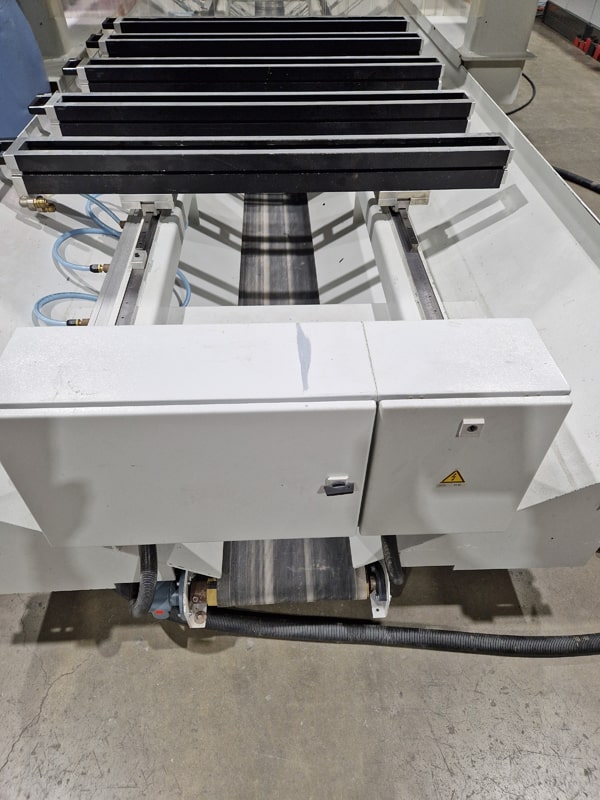

– 1 Spänetransportband im Grundgestell integriert, zum Abtransport der Späne und Kleinabfälle bis max. ca. 100 x 100 x100 mm.
Vakuumversorgung:
– Maschine mit Vakuumsystem ausgeführt.
– 2 x Vakuumspannkreise
– 1 Stück Vakuumpumpe, Saugleistung pro Vakuumpumpe ca. 130 m³/h, mit Kessel.

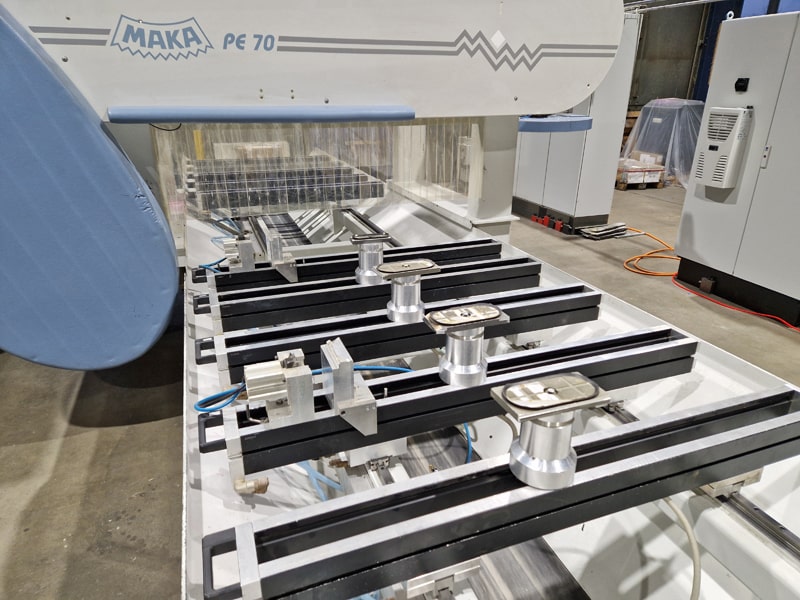

– Vakuumsupporte mit diversen Saugtellern.
Sonstiges:
– Automatische Zentralschmierung.
– Schaltschrank mit Klimagerät.
Arbeitssicherheit:
– Mitfahrende Schutzkabine mit Sicherheitsbumpern an der Bedienerseite.
Reparaturen / Wartung vor der Auslieferung:
– Wartung neu.
– Lamellenvorhang am Portal neu
– Schiebefenster neu
– Energiekette Y-Achse neu
– Energiekette Z-Achse neu
– Diverse Kabel und Luftschläuche erneuern.
Ausführung/Version:
5-Achs-CNC-Bearbeitungszentrum zur Bearbeitung von Holz und Kunststoff.

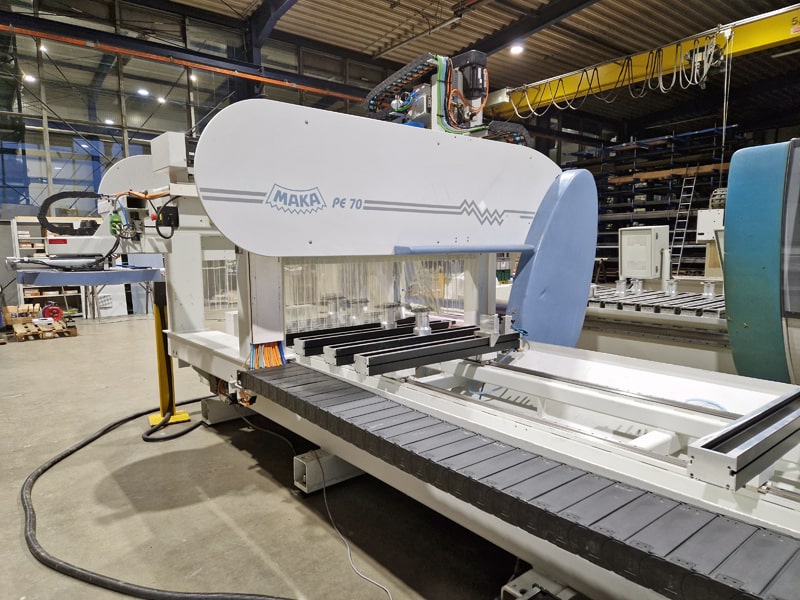

Maschine in Fahrportal-Ausführung, mit Zahnstangenantrieb.
Verfügbarkeit:
Die Maschine ist betriebsbereit aufgebaut und kann besichtigt werden.
Preis auf Anfrage
Kontakt Herr Eberhardt unter: +49 (0)73 22/134 44-27
(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
