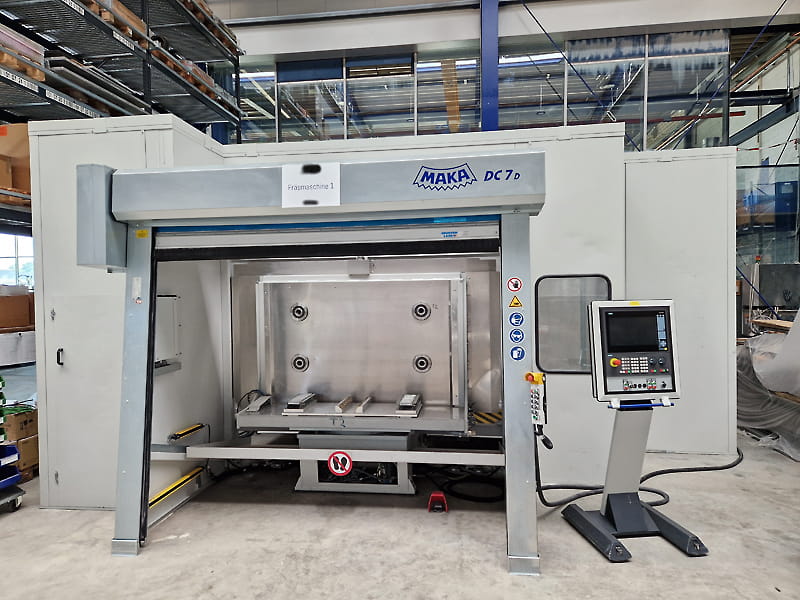

MAKA DC 7

Beschreibung

Bezeichnung: 5-Achs-CNC-Bearbeitungszentrum
Hersteller: MAKA
Typ: DC 7
Baujahr: 1999
Angebotstyp: Gebrauchtmaschine
Standort: D-Hermaringen

2 STÜCK MAKA DC 7 zu verkaufen.

Technische Daten:
Maschinenbezeichnung: Hochleistungsfähiges CNC-Bearbeitungszentrum für 5-Achs-Bearbeitung von Composite-, GFK- und CFK-Bauteilen, in Standportal Bauweise ausgeführt. Die Bearbeitungseinheit ist horizontal und der Tisch ist vertikal angeordnet.

Ausführung / Version:
Anzahl der Tische: 1 x Drehtisch für Tandembetrieb

Fahrwege:
X-Achse: ca. 3.900 mm
Y-Achse: ca. 1.300 mm
Z-Achse: ca. 900 mm
A-Achse: 270°
C-Achse: 540°

Geschwindigkeit:
X- /Y- /Z-Achse: 60 m/min.
A- /B-Achse: 10.000°/min.
Beschleunigung:
X- /Y- /Z-Achse: 3 m/sec²

Würfelmaß (Arbeitsbereich):
X-Achse: 2.000 mm
Y-Achse: 1.000 mm
Z-Achse: 500 mm
Arbeitsbereich (Würfelmaß) bei einer Werkzeuggesamtlänge von 160 mm und einem Werkzeugdurchmesser von 160 mm.

Spannung: 400 V
Spannungsabweichung: max. +/- 5 %
Installierte Leistung: ca. 40 kW
Umgebungstemperatur: 10 – 40° C
Pneum. Arbeitsdruck: soll 6 – 8 bar, Abschaltdruck: 5 bar

Ausstattung:
Tischausführung:

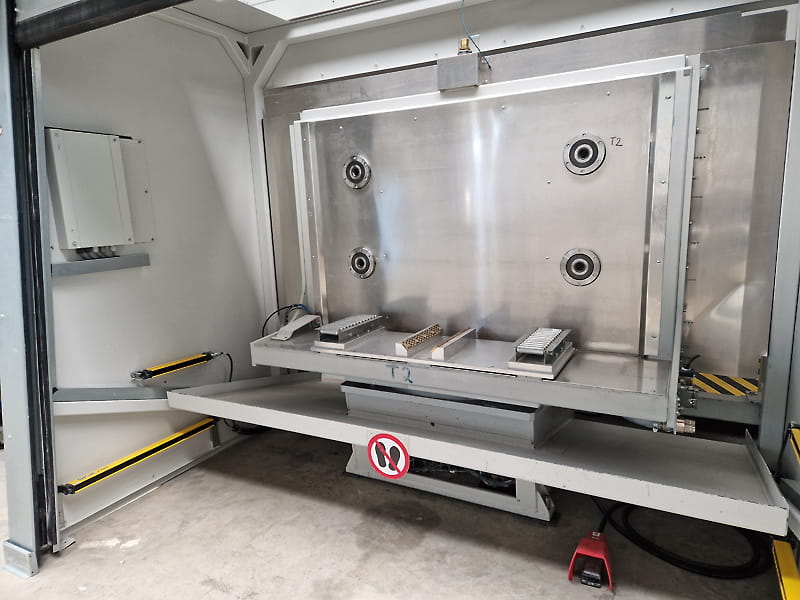

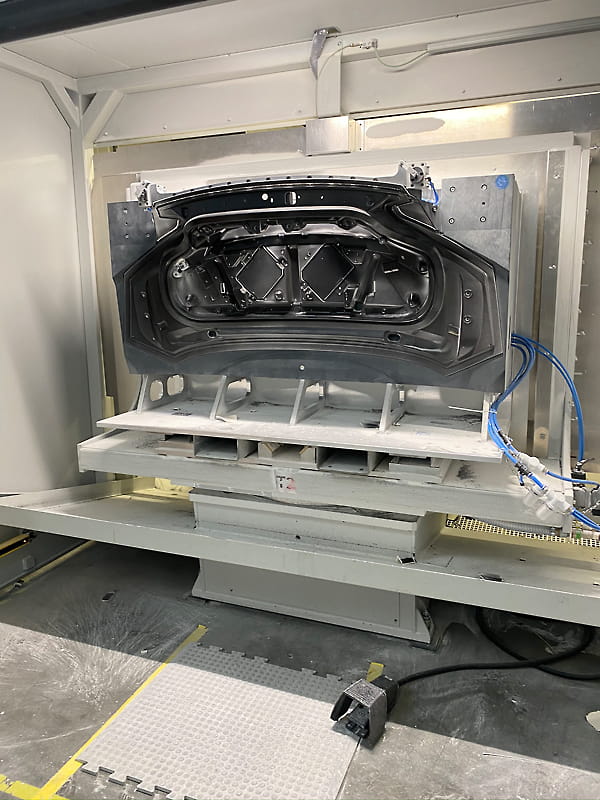

1 x Stück Stahlrahmen-Drehtisch in der Größe: 1.000 x 2.000 mm.
Max. Tischdrehzeit: 3 sec.
Drehtisch mit Mittelwand. Während eine Seite bearbeitet wird kann die zweite Seite Be- oder Entladen werden.
8 Stück Nullpunktspannsysteme, je Tischseite 4 Stück, für einen schnellen Vorrichtungswechsel.

Vakuumversorgung:
2 Stück Vakuumspannkreis je Tisch, mit Vakuumverteilereinheit, Steckkupplungen am Tisch.

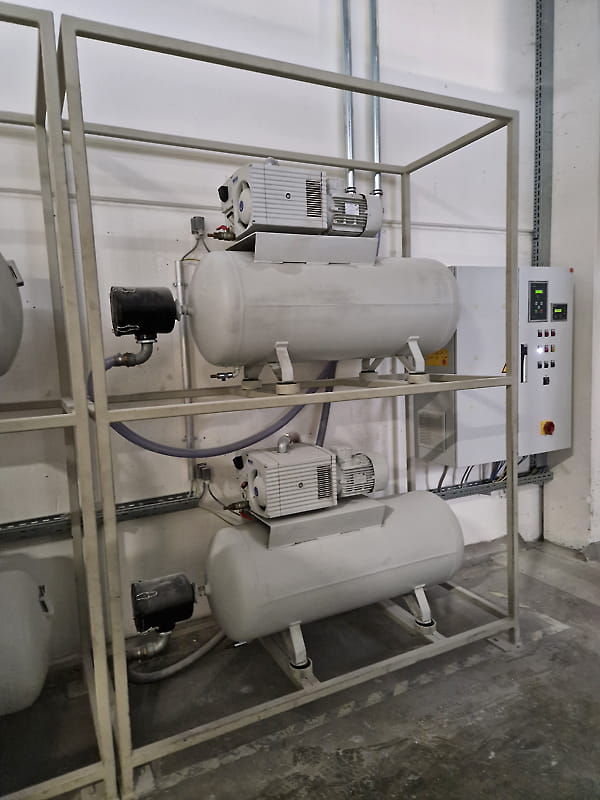

2 Stück Vakuumpumpen, je Tisch 1 Stück, frequenzgeregelt, Saugleistung ca. 100 m³/h, Vakuumkessel 250 Liter, inkl. Gestell.

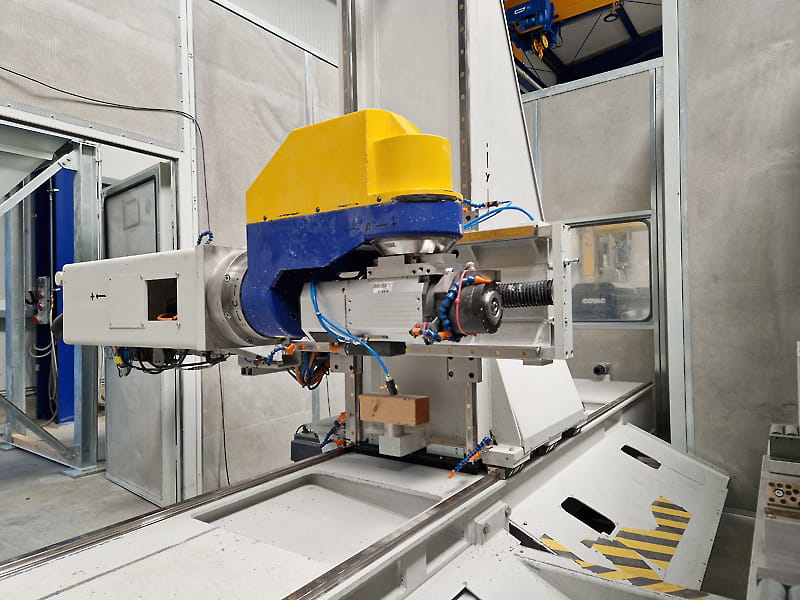

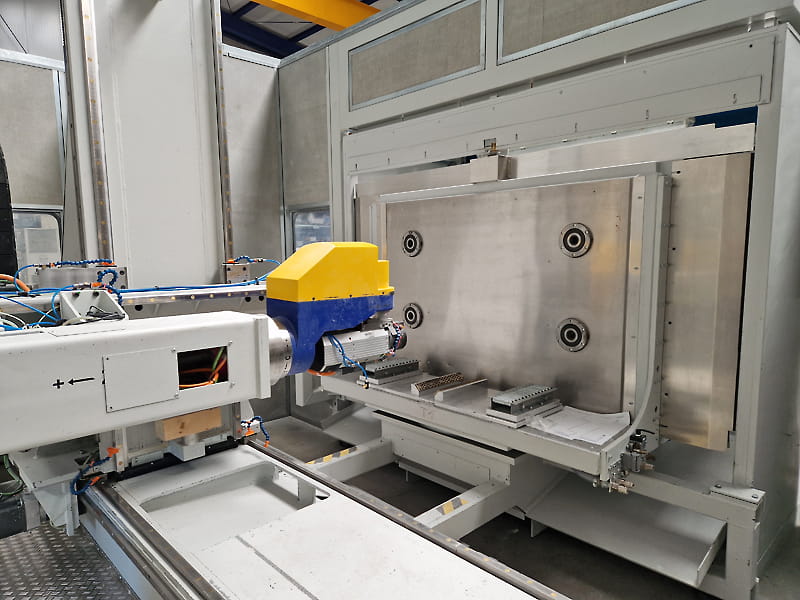

Universal-Aggregat für 5-Achsen-Fräsen mit 90°-Kopf und Werkzeugwechsel-Frässpindel
C-Achse (Drehachse) 540° (+/- 270°)
A-Achse (Schwenkachse) 270° (+/- 135°)
Geschwindigkeit: 10.000°/min

1 Stück Frässpindel HSD
Asynchronmotor wassergekühlt für Werkzeugaufnahme HSK-F63
max. Leistung 12 kW (S1) / 15 kW (S6)
max. Drehzahl 24.000 1/min
Drehmomentstütze mit Luftübergabe für Winkelköpfe.
1 Stk. Druckluftdüse am Fräsaggregat, ansteuerbar über M-Funktion.

Werkzeugwechsler:

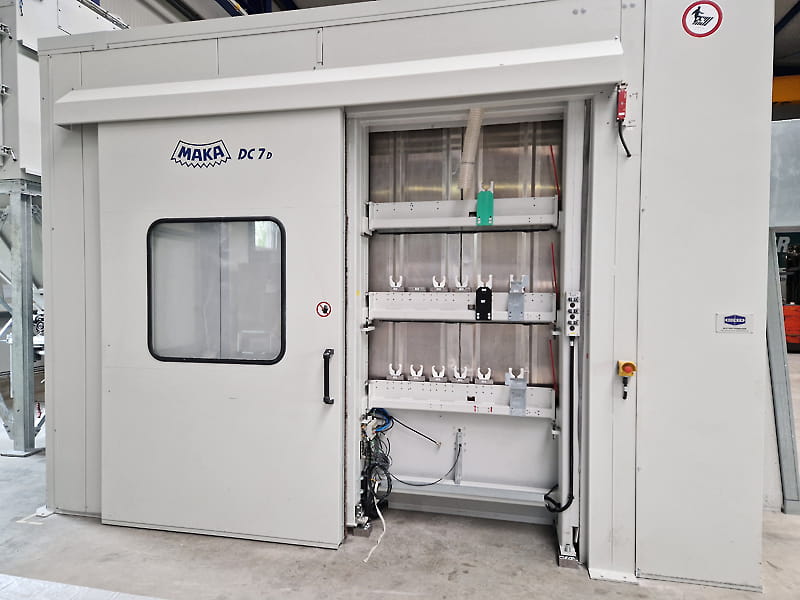

1 Stück Rechen-Werkzeugmagazin mit 12 Plätzen, seitlich montiert.
6 x Plätze: für Werkzeug-Ø bis 60 mm
5 x Plätze für Winkelköpfe und Tastaggregat
1 x Platz für Sägeblatt bis Ø 350 mm.

Antriebe:
Zahnstangenantriebe in den X- und Y-Achse, Kugelgewindetrieb in der Z-Achse, A- /C-Achse mit Hohlwellenantrieb.

Arbeitsschutz:

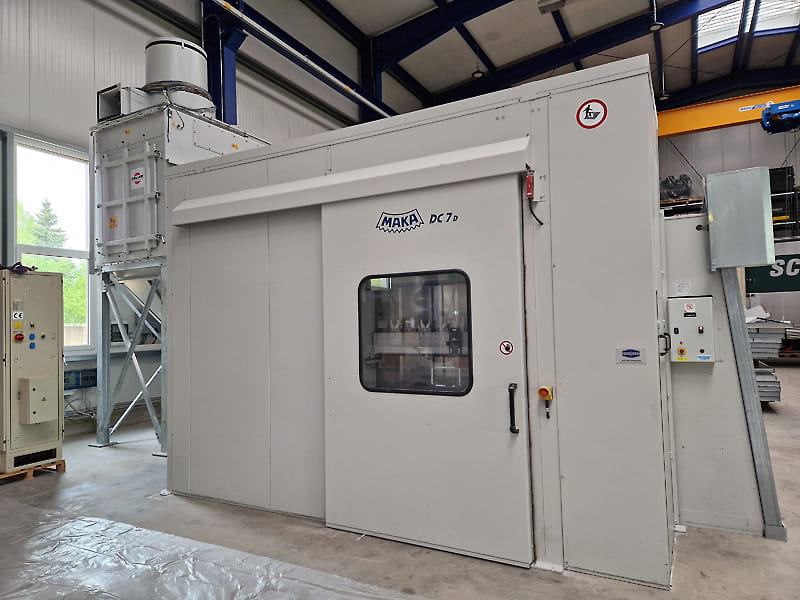

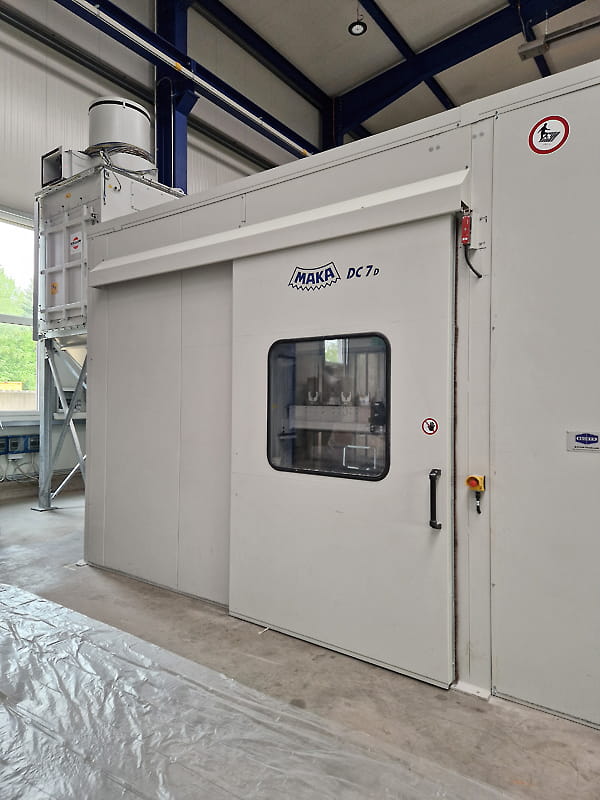

1 x Schallschutzkabine, mit Wartungstüre, inkl. Beleuchtung im Innenraum.
1 x Automatisches Schnellläufer-Folienrolltor

Steuerung:

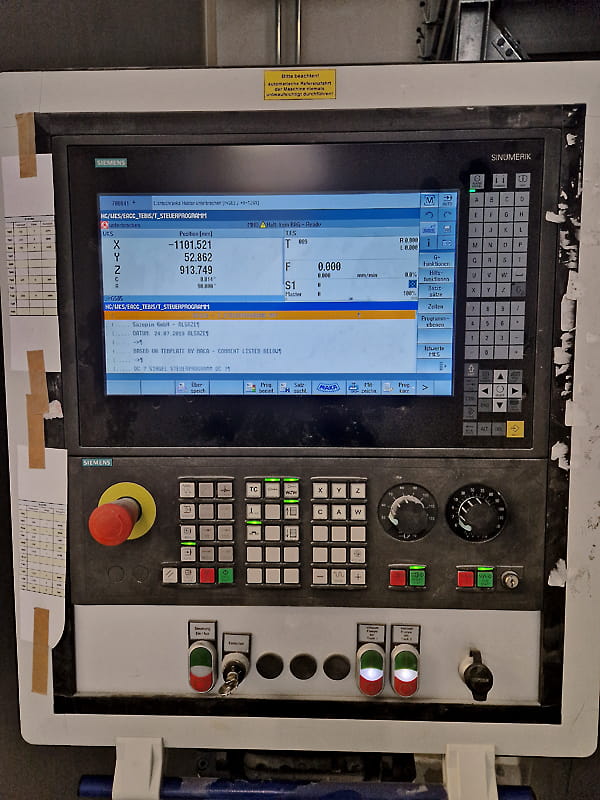

1 x Maschinensteuerung Siemens SINUMERIK 840D SL
Anwenderspeicher: CNC 3 MB

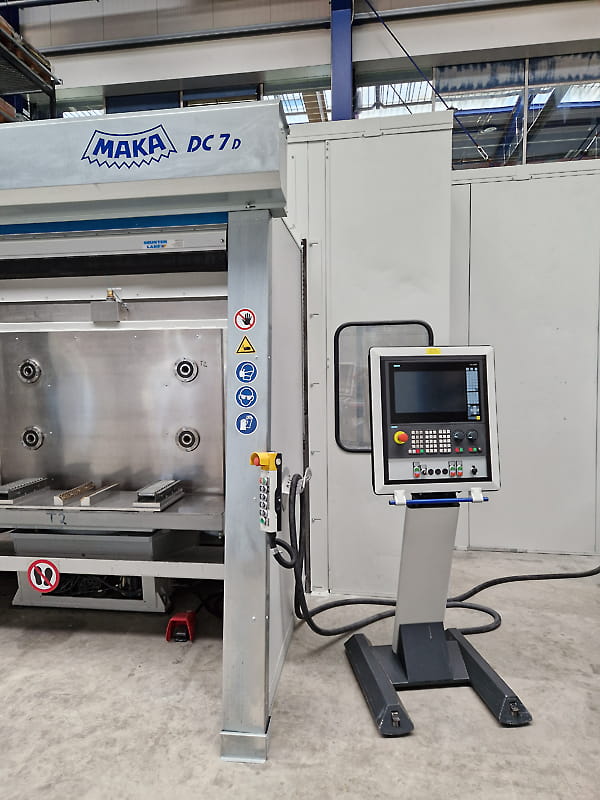

Bedienpult mit 15“ Display mit grafikfähigem Color-LCD, Folientastatur und Maus

Zubehör:
Späneleitbleche innerhalb der Schutzeinhausung.

Absaugeinrichtung im Arbeitsbereich, wird an die Absauganlage angeschlossen.

Empfänger für 3D-Messtaster

Werkzeugbruch-Kontrollsystem

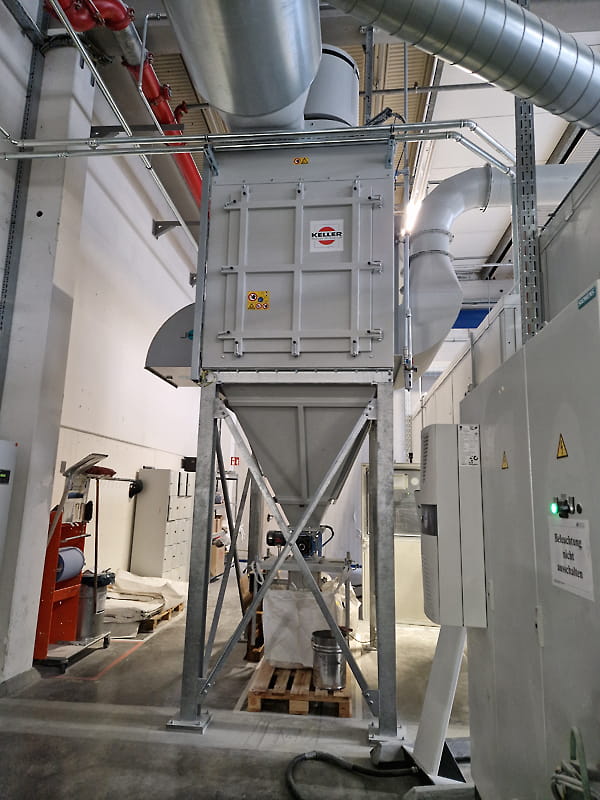

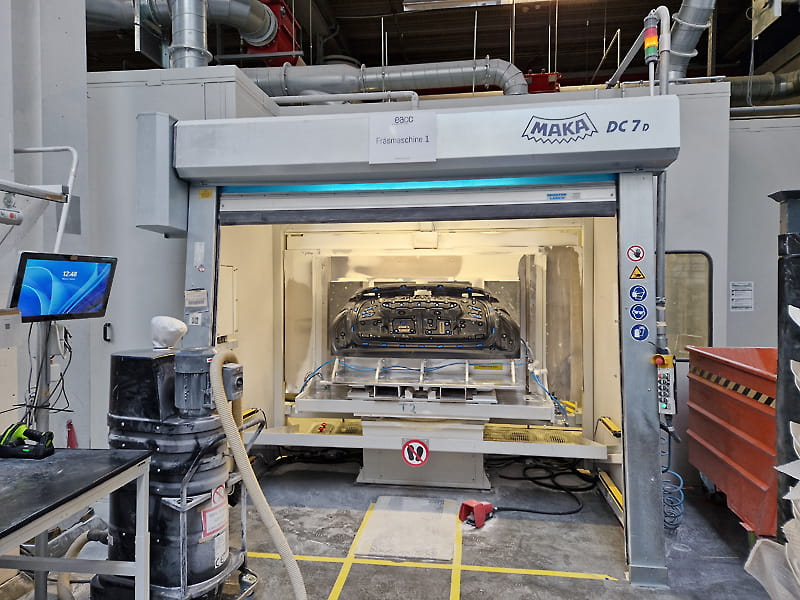

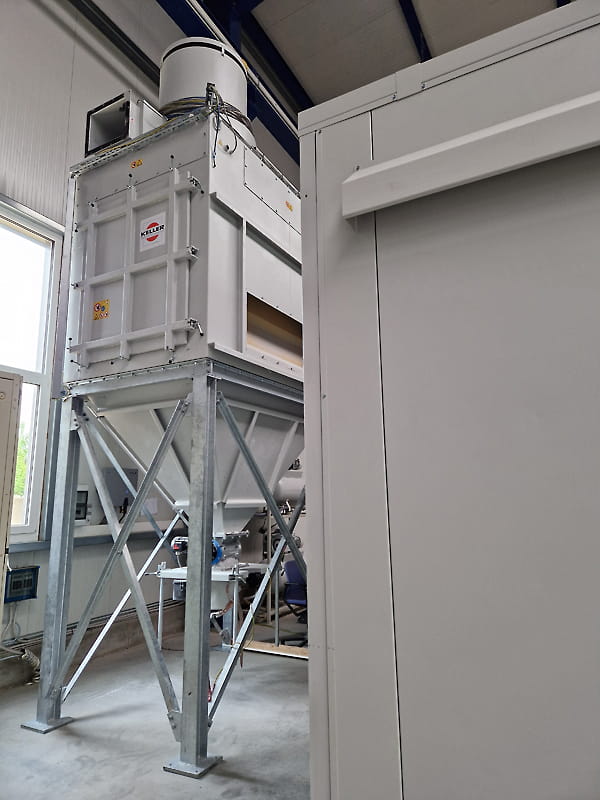

Die beiden Maschinen sind aufgebaut und betriebsbereit und können besichtigt werden. Eine Absauganlage Hersteller: Keller Absaugtechnik, inkl. kompletter Verrohrung ist vorhanden. Diese Absauganlage wurde für 2 x MAKA DC 7 ausgelegt, auch diese Absauganlage steht zum Verkauf.
Gerne erstellen wir Ihnen dazu ein Angebot!

Verfügbarkeit:
Die Maschine ist betriebsbereit aufgebaut und kann besichtigt werden.

Preis auf Anfrage
Kontakt Herr Eberhardt unter: +49 (0)73 22/134 44-27

(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
